大量出售 65Mn优质碳素结构钢 规格齐全 65Mn结构钢 批发采购

65Mn钢

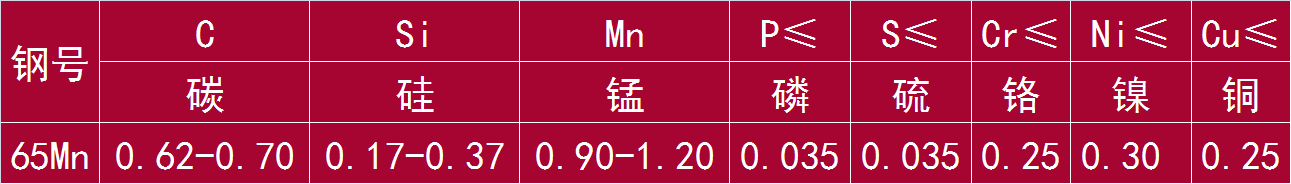

65Mn钢，锰提高淬透性，φ12mm的钢材油中可以淬透，表面脱碳倾向比硅钢小，经热处理后的综合力学性能优于碳钢，但有过热敏感性和回火脆性。用作小尺寸各种扁、圆弹簧、座垫弹簧、弹簧发条，也可制作弹簧环、气门簧、离合器簧片、刹车弹簧及冷拔钢丝冷卷螺旋弹簧等。

65mn 强度.硬度.弹性和淬透性均比65号钢高，具有过热敏感性和回火脆性倾向，水淬有形成裂纹倾向。退火态可切削性尚可，冷变形塑性低，焊接性差。 受中等载荷的板弹簧，直径达7-20mm的螺旋弹簧及弹簧垫圈.弹簧环。高耐磨性零件，如磨床主轴.弹簧卡头.精密机床丝杆.切刀.螺旋辊子轴承上的套环.铁道钢轨等。

力学性能

抗拉强度σb (MPa)：825~925

伸长率 δ10 (%)：14~22.5

断面收缩率 ψ (%)：不大于10

硬度：热轧,≤302HB;热轧+热处理,≤321HB

热处理规范及金相组织：

热处理规范：淬火830℃±20℃,油冷; 回火540℃±50℃(特殊需要时,±30℃)。

金相组织：屈氏体。

临界点温度（近似值）Ac1=726℃，Ac3=765℃，Ar3=741℃，Ar1=689℃，Ms=270℃。

正火规范:温度810±10℃，空气冷却。

交货状态：热轧钢材以热处理或不热处理状态交货，冷拉钢材以热处理状态交货。
