_{4130结构钢}

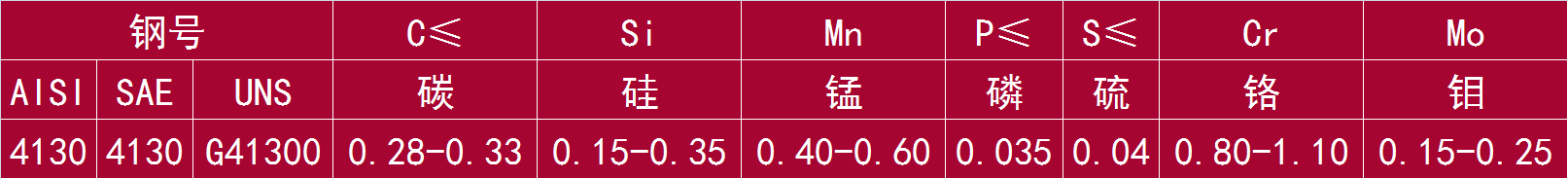

4130结构钢具有高的强度和韧性，淬透性较高，在油中临界淬透直径15～70mm；钢的热强度性也较好，在500℃以下具有足够的高温强度，但550℃时其强度显著下降；当合金元素在下限时焊接相当好，但接近上限时焊接性中等，并在焊前需预热到175℃以上；钢的可切削性良好，冷变形时塑性中等；热处理时在300～350℃的范围有第一类回火脆性；有形成白点的倾向。

应用

这种钢通常是在调质状态下使用，当含碳量为下限的钢也可用作要求心部强度较高的渗碳钢。在中型机械制造业中主要用于制造截面较大、在高应力条件下工作的调质零件，如轴、主轴以及受高负荷的操纵轮、螺栓、双头螺栓、齿轮等；在化工工业中用来制造焊接零件、板材与管材构成的焊接结构和在含有氮氢介质中工作的温度不超过250℃的高压导管；在汽轮机、锅炉制造业中用于制造 450℃以下工作的紧固件、500℃以下受高压的法兰和法兰盖。

力学性能

抗拉强度 σb (MPa)：≥930(95)

屈服强度 σs (MPa)：≥785(80)

伸长率 δ5 (%)：≥12

断面收缩率 ψ (%)：≥50

冲击功 Akv (J)：≥63

冲击韧性值 αkv (J/cm2)：≥78(8)

硬度 ：≤229HB

试样尺寸：试样毛坯尺寸为25mm

热处理规范：淬火880℃，水冷、油冷；回火540℃，水冷、油冷。
