07Cr15Ni7Mo2Al 现货热销 07Cr15Ni7Mo2Al 批发采购 07Cr15Ni7Mo2Al

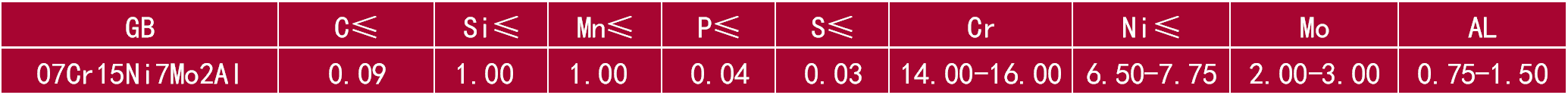

材料号：07Cr15Ni7Mo2Al     旧牌号：0Cr15Ni7Mo2Al

0Cr15Ni7Mo2Al不锈钢在化学工业中应用较广，主要用于制造耐蚀性好并具有高强度的各种容器、管道、弹簧、膜片等，其耐蚀性超过马氏体不锈钢、马氏体沉淀硬化不锈钢和马氏体时效不锈钢。

力学性能：

抗拉强度σb (MPa)：565℃时效：≥1210；510℃时效：≥1320；

条件屈服强度σ0.2 (MPa)：565℃时效：≥1100；510℃时效：≥1210；

伸长率δ5 (%)：565℃时效：≥7；510℃时效：≥6；

断面收缩率 ψ (%)：565℃时效：≥25；510℃时效：≥20；

硬度 HB：A状态：≤269；565℃时效：≥375；510℃时效：≥388；

工艺性能：

工艺性能包括冷、热加工性能，热处理性能及焊接性能。

冷、热加工性能：

0Cr15Ni7Mo2Al不锈钢在固溶态时具有奥氏体组织结构，能够承受冷加工，但是都具有较高的冷加工硬化倾向，因此，冷轧、冷冲压等多采用道次少、压下量大加多次中间固溶处理的工艺方法来加工。它的热加工均不困难，适宜的热加工温度为950-1150℃。

热处理性能：

0Cr15Ni7Mo2Al不锈钢的热处理较为复杂，而且要求非常严格，只有按所规定的温度、时间、冷却速度予以控制，才能得到理想的性能。

焊接性能：

0Cr15Ni7Mo2Al不锈钢的焊接与一般不锈钢相同，可采用电弧焊、电阻焊和气体保护焊，其中气体保护焊为最好。焊接一般是在材料固溶处理状态下进行，焊前不需要预热，而焊后最好进行全程热处理。当焊缝要求高强度时，大多选用δ-铁素体含量少的0Cr17Ni7A1钢焊丝；当焊缝强度要求不高，而耐蚀要求较高时，则可采用奥氏体不锈钢焊丝。
