供应05Cr17Ni4Cu4Nb 报价 05Cr17Ni4Cu4Nb 批发 05Cr17Ni4Cu4Nb

_{05Cr17Ni4Cu4Nb}

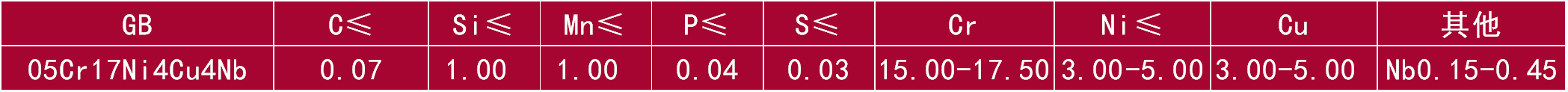

05Cr17Ni4Cu4Nb不锈钢是沉淀、淬水、马氏体的不锈钢，和这个等级具有高强度、硬度和抗腐蚀等特性。经过热处理后，产品的机械性能更加完善，可以 达到高达1100-1300   mpa (160-190 ksi) 的耐压强度。这个等级不能用于高于300℃ (570F) 或非常低的温度下，它对大气及稀释酸或盐都具有良好的抗腐蚀能力，它的抗腐蚀 能力与304   和430 一样。

05Cr17Ni4Cu4Nb是由铜、铌/钶构成的沉淀、硬化、马氏体不锈钢。这个等级具有高强度、硬度(高达300º   C/572ºF)和抗腐蚀等特性。经过热处理后，产品的机械性能更加完善，可以达到高达1100-1300 mpa   (160-190 ksi) 的耐压强度。

力学性能：

抗拉强度 σb (MPa)：480℃时效,≥1310; 550℃时效,≥1060; 580℃时效,≥1000; 620℃时效,≥930

条件屈服强度 σ0.2 (MPa)：480℃时效,≥1180;550℃时效,≥1000;580℃时效,≥865;620℃时效,≥725

伸长率 δ5 (％)：480℃时效,≥10;550℃时效,≥12;580℃时效,≥13;620℃时效,≥16

断面收缩率 ψ (％)：480℃时效,≥40;550℃时效,≥45;580℃时效,≥45;620℃时效,≥50

硬度 ：固溶,≤363HB和≤38HRC;480℃时效,≥375HB和≥40HRC; 550℃时效,≥331HB和≥35HRC;580℃时效,≥302HB和≥31HRC;620℃时效,≥277HB和≥28HRC

热处理规范及金相组织：

1)固溶1020～1060℃快冷;

2)480℃时效,经固溶处理后,470～490℃空冷;

3)550℃时效,经固溶处理后,540～560℃空冷;

4)580℃时效,经固溶处理后,570～590℃空冷;

5)620℃时效,经固溶处理后,610～630℃空冷。

金相组织：组织特征为沉淀硬化型。

交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。
