销售 10Cr18Ni12 规格 10Cr18Ni12 批发 10Cr18Ni12 采购

10Cr18Ni12

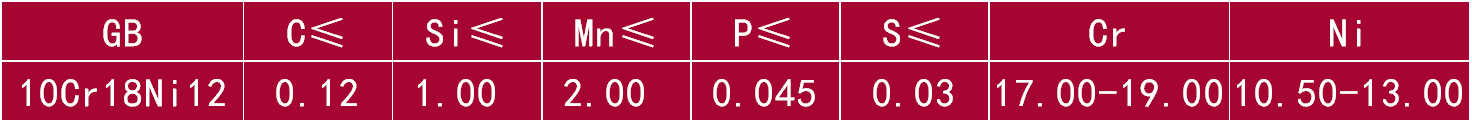

10Cr18Ni12不锈钢中的含镍量经1Cr18Ni9高，因而奥氏体比较稳定，冷变形后不会发生马氏体转变，加工硬化倾向小。

耐蚀性：

10Cr18Ni12不锈钢的耐蚀性与1Cr18Ni12钢基本相同，只是因钢中含碳量较1Cr18Ni12钢高，因而耐晶间腐蚀性能稍差。为提高耐晶间腐蚀性，该钢应进行固溶处理。

力学性能：

抗拉强度 σb (MPa)：≥480

条件屈服强度 σ0.2 (MPa)：≥175

伸长率 δ5 (%)：≥40

断面收缩率 ψ (%)：≥60

硬度 ：≤187HBS；≤90HRB：≤200HV

试样尺寸：光滑试样

热处理规范：固溶1010～1150℃快冷

金相组织：组织特征为奥氏体型。
